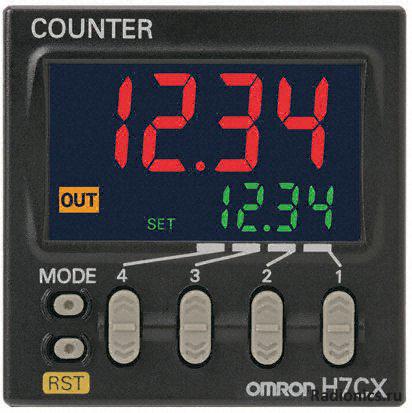

Счётчик OMRON, H7CX-AUSD1-N
Счетчик с предустановкой, 1 или 2 выбора функций пакетный и суммирующий, с двойным счетом и тахометр. Два выхода, непотенциальный релейный выход и выход транзистора NPN. Входной сигнал от непотенциального коннектора или от датчика с NPN или PNP выходом. Двойные, 6-разрядные жидкокристаллические дисплеи для отображения тока и предустановленного значения. Текущая величина отображается 9 мм красными символами, предустановленное значение - 6 мм зелеными символами (можно изменить цвет, когда выход активизирован).
Меню функциональных параметров с кнопками на передней панели или двухрядным переключателем. Резервная память - EEPROM. Установки могут блокироваться электрически, чтобы предотвратить случайные изменения. Блокировка только некоторых функций (5 комбинаций). Индикация функций счета, состояния выхода, сброса и активизированной блокировки.
Одобрен: CSA, UL.
Программируемые функции счетчика
— 1 предустановка; предустановка и суммирование
— 2 предустановка; 1 предустановка с пакетным или суммирующим
счетом
— Тахометр
— Двойной счетчик
— Высокая или низкая частота счетчика
— Функции счетчика: суммирующий, вычитающий, фаза, сложение,
вычитание
— Функции масштабирования, (х0.001–99.999) с произвольным местом
десятичной точки
— Автоматический, внешний или ручной сброс (в зависимости от
функций)
— Выбираемое время активации для выход (установленное время,
0.01–99.99 сек)
— Регулируемые функции тахометра
— Частота импульсов 30 Гц (0.01 – 30 Гц) или 10 кГц (0.01 Гц - 10 кГц)
— Масштабный множитель для значений: обмин., об/сек, м/мин, мсек
и т.д.
— 4 состояния предельного значения для активированного выхода
— Автоматический возврат в исходное состояние после
определенного, регулируемого периода времени (0.01–99.9 сек)
— Регулируемое время запуска (0.1–99.9 сек)
— Расчет среднего значения; частоты дискретизации 0/2/4/8/200 мс
Напряжение питания: См. прайс-таблицу
Счетный вход: Подключение контакта или сигнала NPN/PNP
низкий: 0–2 В, высокий 4.5–30 В
Макс. частота счета
счетчик: 30 Гц / 5 кГц (выбирается)
тахометр: 30 Гц / 10 кГц (выбирается)
Сброс: Автоматический, ручной или внешний (1 или 20 мс)
Выходы: Реле 3 A 250 В~, 30 В=
NPN, 100 мА 30 В=
Электропитание датчика: 12 В=, 100 мА
Резервное ЗУ: 10 лет с EEPROM
Температурный диапазон: от −10 до+50 °C
Соединение: Винтовая плата
Размеры (ШхВхГ): 48х48х100 мм
Отверстия: 45х45 мм |
